KN99898環氧樹脂耐磨顆粒膠是由耐磨顆粒、陶瓷顆粒等與環氧樹脂進行復合得到的高分子耐磨抗蝕聚合陶瓷材料。廣泛用于各類磨損件的修復和在各類有耐磨、抗蝕要求的機件表面制備耐磨防腐涂層。

性能特點：

    1、耐磨性能良好；
    2、與金屬類基材結合強度高；
    3、不流淌，成型性好，固化速度快，操作工藝性好；
    4、適用于多種磨損、腐蝕工況的修復和防護。

性能參數：

 使用方法：
    1、表面處理：對待修復部位進行粗化處理（角磨機打磨或噴砂等），然后用專用清洗劑清洗并晾干；處理過的基材表面應該粗糙、干凈、干燥；

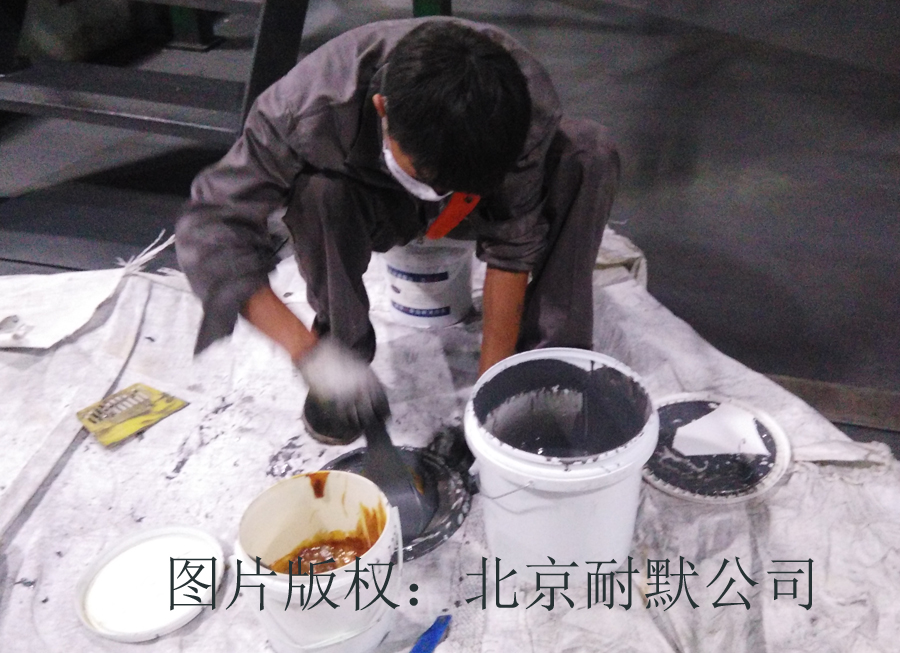

    2、配制：按比例將A、B兩組份混合均勻，并在30min內用完。一般是邊施工邊配置，一次配制量最大不能超過4公斤，過多膠凝固的過快，還沒用完已經部分凝固而不能使用�？筛鶕�實際溫度冬天適當多配，夏天適當少配。如氣溫過低可將A組份適當加熱以降低粘度便于配置。

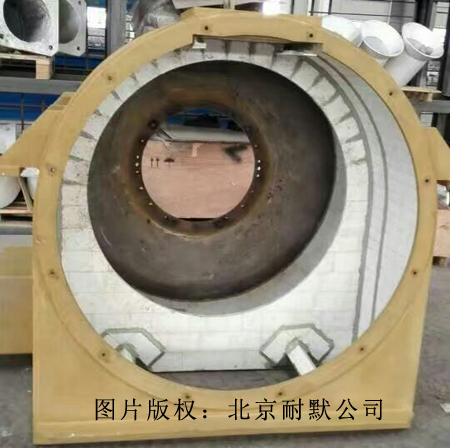

    3、涂敷：本產品合適的涂層厚度是3～8mm，最厚可涂30mm，應將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤；涂層涂到尺寸后表層要修平整，本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干澀現象。
    4、固化：25℃固化24小時可投入使用（如能加熱到80℃保溫2小時，可提高綜合性能的30%），若溫度低于10℃應采用加熱或延長固化時間來促進固化。一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。

特別說明：
    1、本參數為實驗室條件下取得，由于實際工況比較復雜，建議用戶根據實際工況做預測試；

    2、當環境溫度低于15℃時，固化時間會延長，應采取適當加溫措施；
    3、當環境溫度高于25℃或混合量過大時，固化速度會加快，要適當縮短混合后的涂敷時間。
運輸貯存：
    陰涼干燥處密閉貯存，保質期1年。運輸中避免倒置，避免磕碰，按非危險品運輸。

貼牌加工價格：協議價

包裝規格： 雙組份，10kg/組，塑料桶裝。
