耐磨顆粒膠是AB雙組份，一般比例是4：1，這里要注意的是重量比，因此可以采用電子天平測(cè)量重量，B組份一般是固化劑，不能多也不能少，因?yàn)樯倭斯袒�慢，多了不夠用，第一次操作，建議一共取出一公斤，即A0.75公斤，B0.25公斤，攪拌均勻，當(dāng)然，在攪拌顆粒膠之前，金屬表面已經(jīng)處理完好，且表面清潔干燥。

AB雙組耐磨膠一定要攪拌均勻。

1.表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過(guò)的表面進(jìn)行清洗；處理過(guò)的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無(wú)油污、無(wú)粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過(guò)1.5公斤，一次調(diào)配過(guò)多，膠凝固的快，還沒(méi)用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過(guò)低可將A組分適當(dāng)加熱以降低粘度便于配置。

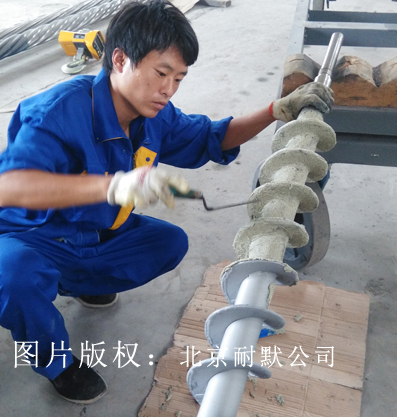

3. 涂敷：KN-99898耐磨顆粒膠合適的涂層厚度是1～3mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤(rùn)，涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4. 固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來(lái)促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。

如果大面積施工，可以采用電鉆攪拌，更均勻，如果攪拌很費(fèi)勁，可以適當(dāng)加入5%的工業(yè)酒精，但不能加入過(guò)量，過(guò)量會(huì)影響耐磨性能。
